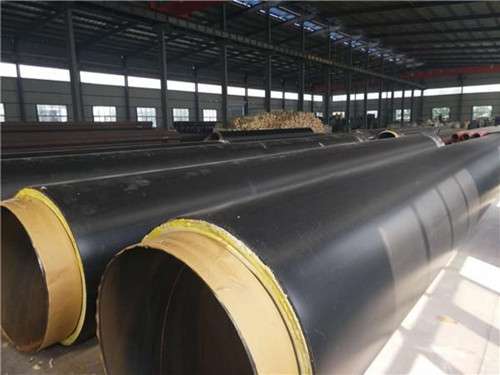

復合保溫結構大致可以分為兩種結構:“塑套鋼”和“鋼套鋼”

“塑(玻璃鋼)套鋼”結構由內向外依次由工作芯管、潤滑層、復合保溫層和高密度聚乙烯(或玻璃鋼)外保護層組成  潤滑層的作用是使工作芯管和隔熱層之間能夠相對滑動，從而避免管道的工作芯管和與工作芯管接觸的無機隔熱層之間因熱膨脹系數不同而相互拉損  潤滑層材料從內到外一般為無機潤滑劑或無機減阻層，復合保溫層一般為無機疏水保溫材料+聚氨酯泡沫保溫層  為了進一步減少輻射引起的熱損失，有時在無機絕緣層上增加鋁箔反射層。

鋼套鋼固定保溫鋼管的保溫結構根據不同的滑動方式分為內滑動型和外滑動型
其一，內滑動式:保溫結構由工作鋼管、硅酸鋁、硅酸鈣、保溫層、不銹鋼強力鋼帶、鋁箔反射層、聚氨酯保溫層、外鋼管和外防腐層組成(基本不使用)
其二，外滑動式:保溫結構由工作鋼管、玻璃棉保溫層、鋁箔反射層、不銹鋼緊固帶、滑動導向支架、空氣保溫層、外保護鋼管和外防腐層組成
