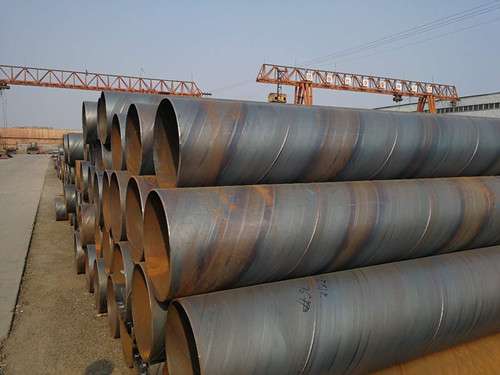

選用標準：螺旋焊管的強度yi般比直縫焊管高，能用較窄的坯料生產管徑較大的焊管，還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比，焊縫長度增加30%及以上，而且生產速度較低。因此，較小口徑的焊管大都采用直縫焊，大口徑焊管則大多采用螺旋焊。

    螺旋鋼管防腐施工技術要求    （一）鋼管表面處置    鋼管在涂敷前，必需中止表面處置,除去油污、泥土等雜物。除銹標準應抵達《涂裝前鋼材表面處置》中表2中Sa2.5等級，并使表面抵達無焊瘤、無棱角、光滑無毛刺。（二）涂料配制 環(huán)氧煤瀝青涂料的配制,應按下列要求中止。    1.運用桶漆預備義務    整桶漆在運用前,必需充分攪拌,使整桶漆混合均勻。    底漆和面漆必需按廠家規(guī)則的比例配制，配制時應先將底漆或面漆倒入容器，然后再緩慢參與固化劑，邊參與邊攪拌均勻。2.施工留意事項    剛開桶的底漆或面漆不得參與稀釋劑，在施工進程中,當粘渡過大不宜涂刷時,參與稀釋劑重量不得逾越5%。    配好的涂料需熟化30分鐘后方可運用，常溫下涂料的運用周期普通爲4～6小時。   （三）涂刷底漆    鋼管經表面處置合格后應盡快涂底漆,間隔時間不得逾越八小時,大氣環(huán)境惡劣(如濕渡過高,空氣含鹽霧）時，還應進一步延伸間隔時間。    要求涂刷均勻,不得漏涂,每個管子兩端各留裸管l50mm左右，以便焊接。(四)刮膩子    焊縫高于管壁2mm，用面漆和滑石粉調成稠度合適的膩子，在底漆表干后抹在焊縫兩側，并刮平成爲過渡曲面，避免纏玻璃布時出現(xiàn)空鼓。   (五)涂面漆和纏玻璃布：底漆表干或打膩子后,即可涂面漆。涂刷要均勻,不得漏涂。在室溫下,涂底漆與涂*道面漆的間隔時間不應逾越24小時。
