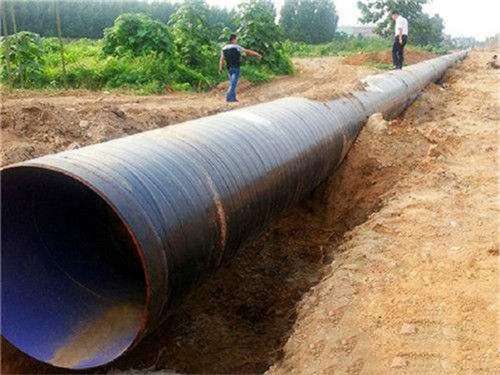

包覆式三層結(jié)構(gòu)聚乙烯防腐螺旋焊管母材在進行做防腐處理前需要對進入進管平臺的鋼管檢查、記錄，對鋼管外表面進行拋丸除銹，然后對鋼管外表面的清潔度及錨紋深度檢查是否符合要求，不符合要求的用手砂輪打磨修合格，在管端纏繞膠帶紙，微塵處理，中頻加熱至要求溫度，環(huán) 氧 粉 末 噴 涂，膠粘劑擠出機側(cè)纏繞，PE擠出機側(cè)纏燒，對防腐管進行水冷卻，對合格產(chǎn)品進行噴標識，下管平臺、堆垛待發(fā)運。對于相焊接的地方?jīng)]有防腐怎么辦，地埋3pe防腐鋼管就是因為它采用了不同的外防腐層鋼管因為口與口要是都有防腐的話就沒有方法焊接。那就牽扯到補口的問題。現(xiàn)在就是用質(zhì)量比較好的熱縮帶來完成它補口問題，好就是不要用冷纏的差的錢不多沒有必要省幾塊錢，而放棄管道多幾年的壽命。

    在使用防腐鋼管之前,對于防腐鋼管也是需要進行相關(guān)質(zhì)量檢測的,因此有人在這就要問了,防腐鋼管質(zhì)量檢測的標準是什么呢.首先是外觀檢測,防腐鋼管應該要逐根檢測,其表面要保持平整,呈現(xiàn)光亮的漆膜,而涂層也要均勻,無褶皺和空鼓以及凝決等現(xiàn)象,防腐層的玻璃纖維布網(wǎng)眼也應該要灌滿面漆.然后就是厚度檢測,每20根抽查1根,用電腦膜層測厚儀進行檢查,在每根管道兩端和中間工測3個截面,每個截面上下,左右四個點,薄點的厚度應該要符合防腐等級要求才行.另外,就是漆膜擊穿強度檢查,使用直流電火花檢測逐根檢查,無打火現(xiàn)象才行.后我們在這還要給大家說的就是管道防腐施工工藝,一般是采用手工和電動工具的除銹,清除防腐件表面的油污,塵土,焊渣等腐蝕物,并且還要保持其表面要干燥,無水跡才行.

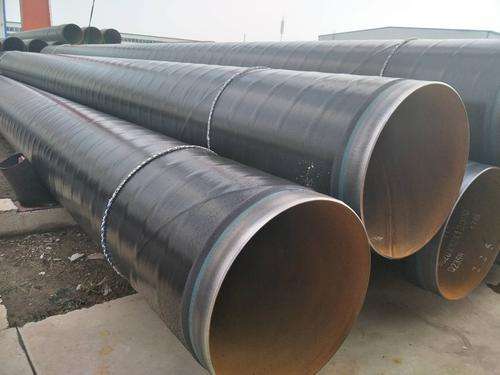

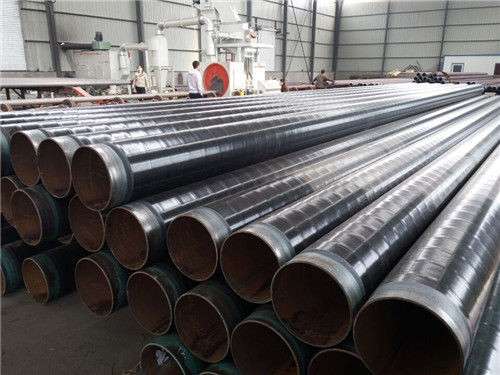

    對于3PE防腐鋼管的用途很多人也只是只知其一不知其二，其作用真的覆蓋面很廣，其適用于煤礦井下供排水、井下噴漿、正負壓通風、抽放瓦斯、消防灑水等管網(wǎng)。研制出三層PE聚烯烴防腐結(jié)構(gòu)鋼管（3pe防腐鋼管），其涂層集中了環(huán)氧粉末和聚烯烴的雙重勢，又克服了單一涂層的各自所存在的缺陷，在全世界范圍內(nèi)得到全面的推廣。目前所采取的成型方式是環(huán)氧粉末靜電與熱噴涂、中間粘接劑與外層聚乙烯擠出機熱擠出纏繞和擠壓包覆成型。由于擠出的是膜片，不論采用纏繞成型或擠壓包覆成型，對于螺旋焊鋼管或直縫焊鋼管，焊縫防腐層的厚度總會減薄，并且由于負壓過小或碾壓滾輪碾壓不密實，焊縫側(cè)總存在缺陷。并且在低溫狀態(tài)下，由于中介粘接劑與環(huán)氧粉末不存在物理滲透，防腐層受到外界沖擊時，防腐層沖擊區(qū)可能發(fā)生整體破損。
